智能打樁系統
智能打樁系統

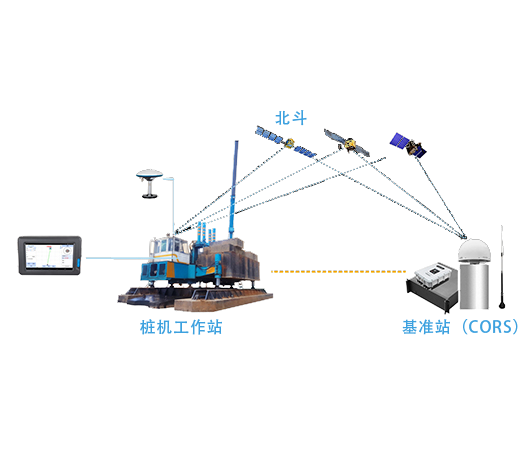

科力達北斗智能打樁系統是集高精度衛星定位技術、物聯網技術、移動互聯網技術、多功能傳感器技術以及云計算技術等多項前沿技術于一體的智能系統。系統采用科力達高精度一體雙天線模式接收基站的差分改正數據，以確定并解算前后天線坐標與姿態，并通過專業的打樁軟件來實現打樁放樣，提高打樁作業效率。

精準智能高效
系統平臺基于云計算技術，通過互聯網、物聯網一體化的服務模式，實現樁機實時位置顯示、樁位偏差查看、打樁數量統計、生成施工記錄表等多項功能，為樁機施工企業提供遠程信息化管理方案。
無需放線

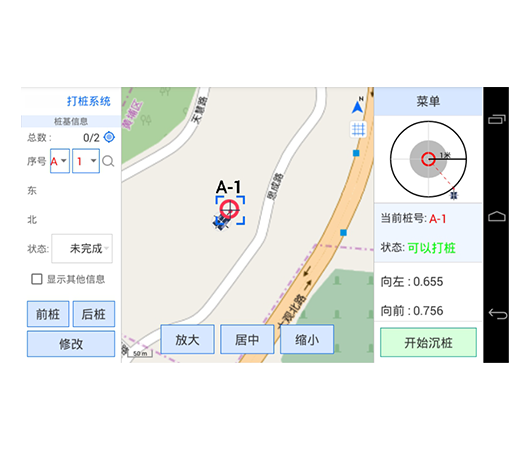

傳統模式中，需要兩人默契配合進行樁點放樣及復核，耗費人力時間，采用本系統可在移動終端的指揮下，快速找到所需樁位，無需提前放線，大大提高施工效率。
降低誤差
從傳統的拉線放樣時代，到經緯儀時代，再到全站儀時代，科力達一直以提高施工過程中的精度為目標；采用本系統可直接降低人為放樣、復核過程中的誤差率，提高成樁精度。
全天候作業
工地地面雜亂不平，遇雨季更是泥濘不堪，人來車往，提前放好線的標記，被不同程度的破壞。夜間、下雨、大霧天更是難以找點，無法作業。釆用本系統不受現場場地約束，夜間、雨天均可正常作業。

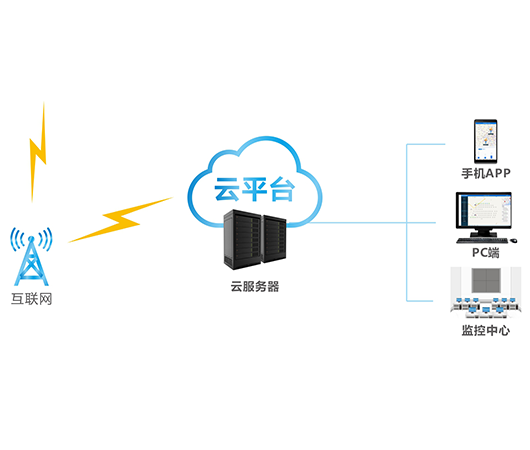

智能云平臺
基于云計算技術，通過物聯網、互聯網一體化的模式，對人員、設備、任務進行實時監控與管理，讓施工管理人員快速準確把控項目現場的施工質量、施工進度，接收預警信息，完成遠程項目管理，降低管理成本。
云平臺
機載顯示、手機APP、網頁多端并用； 快速進行任務派發，樁點坐標導入； 機載端操作簡便，實時查看樁機位置，樁位偏差； 手機APP、網頁端實時查看施工情況，全面信息化管理施工； 自動生成施工記錄表等所需工程文件。

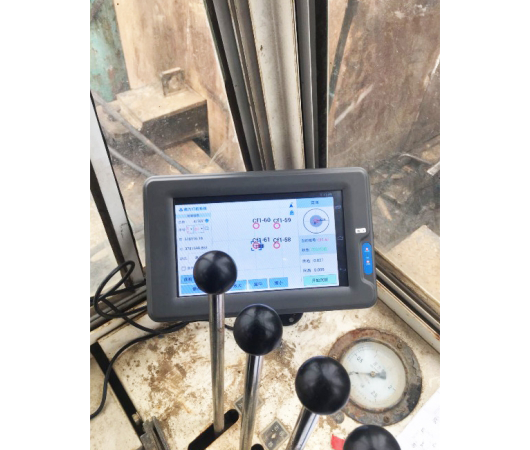

車載終端G32/33
GNSS接收機與顯示終端一體化； 支持網絡、電臺數據鏈； 四星系統、定位精準； 進口/北斗主板可選、雙天線設計，穩定性強； 工業級設計、壽命長、可靠性高，IP67防水防塵等級。
基準站G13
提供高精度差分改正數據； 多星座接收，支持北斗、GPS、GLONASS； 數據鏈快速穩定，性能優越； 信號覆蓋范圍可達3km，可擴至15km。

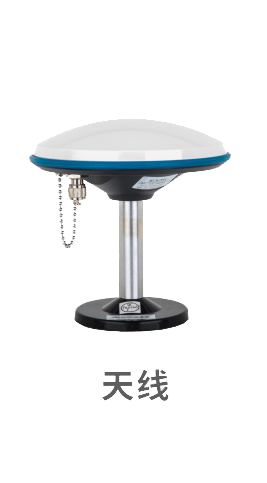

四星十三頻天線
●三防設計，堅固耐用 ●分體式天線設計，防水、防紫外線，在惡劣環境下正常工作 ●天線單元增益高，方向圖波速寬
技術指標
物理指標 單材質 堅固輕便的全合金外殼
等級 IP66防塵防水
尺寸 165mm×168mm×122mm (內置接收機尺寸)
工作溫度 -40°C-75°C
存儲溫度 -55°C-85°C
處理器 Intel PXA270 520MHZ 32BIT RISC CPU
顯示屏 電阻高清觸控屏
接收機部分（220通道） BDS B1、B2、B3
SBAS L1C/A、L5
GPS L1C/A、L1C、L2C、L2E、L5
GLONASS 支持L1C/A、L1P、L2C/A、L2P、L3
Galileo GIOVE-A和GIOVE-B、E1、E5A、E5B
三星七頻天線 1 分體式天線設計
2 防水且防紫外線
3 可在惡劣環境下工作
4 天線單元增益高
5 方向圖波束寬
6 在環境惡劣的場合仍能

正常收星
高精度接收機 1 四星系統，定位準確。雙主板、雙天線設計
2 定位更加準確。慣導技術應用，適應起伏大的場地
3 克服惡劣地理環境作業。
基準站、CORS 1 全星座接收，支持北斗、GPS、GLONASS
2 高性能收發一體化內置電臺，穩定的數據鏈，高強度工程性能
接收機精度指標 水平精度 ±1cm+1ppm
垂直精度 ±2cm+1ppm
碼差分定位精度
 0.45m(CEP)
單機定位精度 1.5m（CEP）
智能打樁系統云平臺 1 基于云計算的智能打樁管理系統，可為用戶提供創建打樁任務
2 打樁作業管理、施工進度監控、樁基成果統計等在內的完整在
3 線云服務，為樁基工程提供簡捷易用的項目級數據云平臺。
