DT-02CL

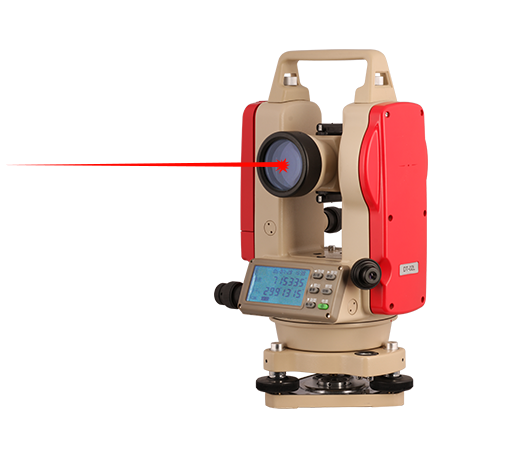

DT-02CL中文電子經緯儀

DT-02CL中文電子經緯儀是一款普通紅外電經，絕對編碼讀數，中文顯示，測角精度2秒，電子氣泡補償精度為1秒，補償范圍：±4′。帶激光對中器。降阻電路優化設計，國際率先采用CCD作為接收器。

激光器與主機
共用一個電池，一體化設計。

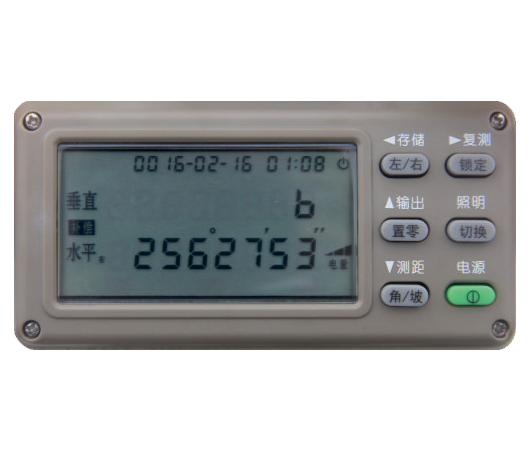

雙面板液晶中文顯示
方便、快速、實用、準確。
液體電子傳感器
可隨時補償豎軸傾斜，保證讀數準確無誤。
水平盤、垂直盤
采用對徑讀數確保2秒級精度。
續航時間
長效電池可連續工作10小時。
技術指標
望遠鏡

成像

放大倍率

正像

30×

有效孔徑 45mm

分辨率 3″
視場角 1°30′
最短視距 1.2m

視距常乘數

視距加常數

100

0

筒長 157mm
角度測量 測角方式 絕對編碼式
碼盤直徑 79mm
最小顯示讀數 1＂或5＂可選
精度 2＂

探測方式

測角單位

水平盤：對徑； 豎直盤：對徑

360°/400gon/6400mil，可選









電子補償器 系統 液體電容式
工作范圍

±3＇

分辨率 1＂
水準器 管水準器 30＂/2mm
圓水準器 8＇/2mm
光學對中器（選配） 成像 正像
放大倍率 3×
調焦范圍 0.5m～∞
視場角 5°
激光對中器 對中精度

±1.5mm（1.5m處）

波長

激光等級

630nm~670nm

ClassII

其他

顯示器

數據傳輸

使用環境溫度

LCD雙行，線段式

接口，RS--232C

-20℃+50℃


機載電池 電源 可充電鎳氫電池
電壓 直流4.8V
連續工作時間 8小時
尺寸及重量 尺寸 160mm×150mm×330mm
重量 5.2kg
