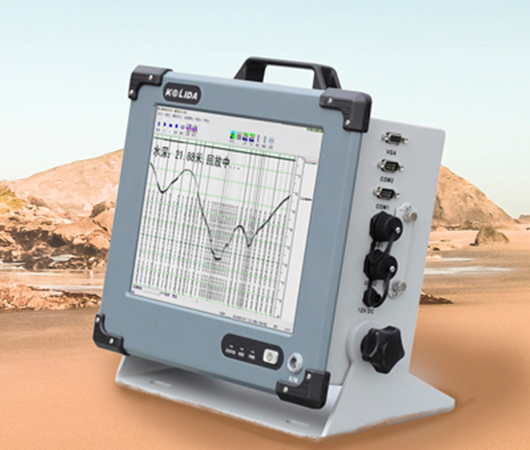

KDE-28S+ 超聲波測深儀
KDE-28S+ 超聲波測深儀

科力達KDE-28S+是KDE-28的升級版，在KDE-28S的基礎上優化了電路設計，提升了硬件穩定性和測深效果。以工控平臺與Windows XP操作系統結合，內部集成水深測量、軟件圖形導航等功能軟件的數字化單頻測深儀。儀器實時記錄記錄水底曲線與水深數據，隨時回放與打印，外接GPS接收機，作業成果一氣呵成。

高速DSP芯片
高速DSP芯片處理技術確保波形與水深值可靠。
自動控制，操作簡單
軟件自動控制脈寬、增益、功率和檔位，界面簡潔、操作簡單。
抗震性好
全鋁合金外殼，結構緊湊、抗震性好，適合水上高強度作業。

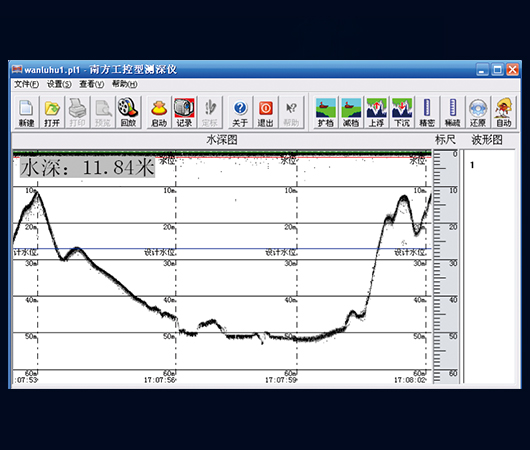

作業數據即測即得
儀器實時記錄水底曲線與水深數據，隨時回放與打印，外接GPS接收機，作業成果一氣呵成。

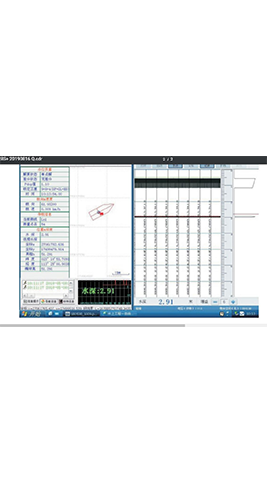

配備專業軟件
儀器配備專業的導航測量軟件，可連接國內外大多數導航、測量型GPS、電子羅盤，完成水上測量。具有測量、導航、定位、成圖、布線、數據保存以及數據后處理功能。軟件采用全中文界面，操作簡單、功能完善、穩定性強。其操作過程與用戶實際作業流程吻合。是海洋水深測量、江河航道測量、工程勘探定位、港口引航、物探鉆探以及地震放樣的優良之選設備。
技術指標
技術指標 工作頻率 200KHz
波束角  5度
輸出功率  最高300W
測深范圍  0.3m~600m
測量頻率 可調節，最高14Hz（可支持30Hz）
精度
 0.01m±0.1%*D（D為水深數值）
分辨率 1cm
技術指標 量程

8m、15m、30m、60m、120m、240m、300m

吃水范圍 0.0m-9.9m
聲速范圍 1300m/s – 1700m/s
顯示單位 米/英尺
電源 直流10V – 30V ; 交流110V – 260V , 50 – 60Hz

技術指標

操作系統

Windows XPE

主板頻率

1.6GHz雙核
內存容量
 2G  DDR3  800MHz
機身存儲 8G 高速固態硬盤，可選配更高容量
顯示屏 高亮度12.1寸液晶屏，屏幕分辨率800x600像素

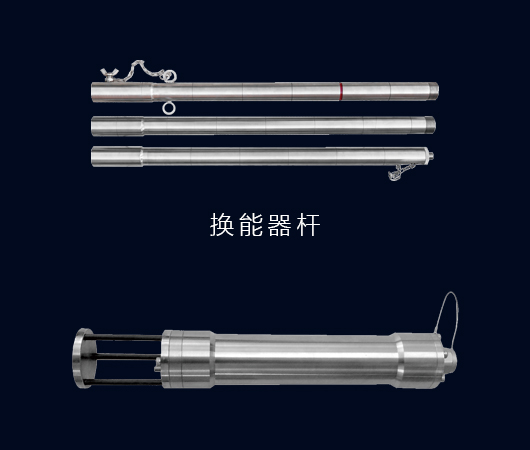

換能器 電纜長度標配15m，支持定制
外出接口 2個RS232接口，3個USB2.0接口，1個VGA接口1個換能器接口，1個DC  電源接口

技術指標 防護 防水、防震
工作環境 -30℃ – 60 ℃，相對濕度5% - 90%
尺寸 340mm×280mm×130mm
技術指標 主機重量 約6.0kg
軟件 自由行
