SV106定位定向RTK
SV106定位定向RTK

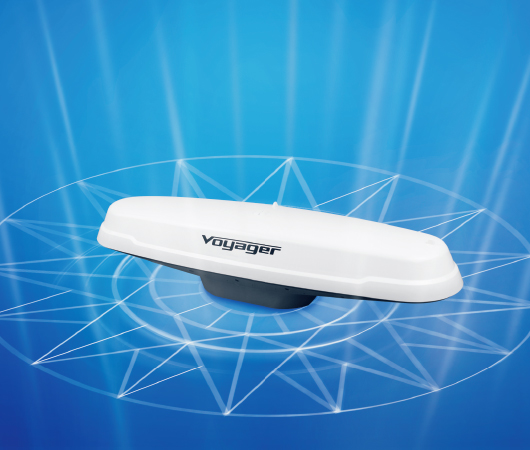

SV106定位定向RTK是一款新型的高精度定位定向系統，能夠提供高精度的導航、定位、授時、航向等數據。以其穩定而耐用的設計取代了傳統的陀螺羅盤加單一GPS的工作模式，提高效率，節約成本，是一款能滿足現代導航系統需要的理想的軌跡測量設備。

高精度定位定向
定位精度最高可達厘米級，且不受磁場、速度和緯度影響。
啟動速度快
高達20HZ的定位定向數據更新率，穩定可靠。

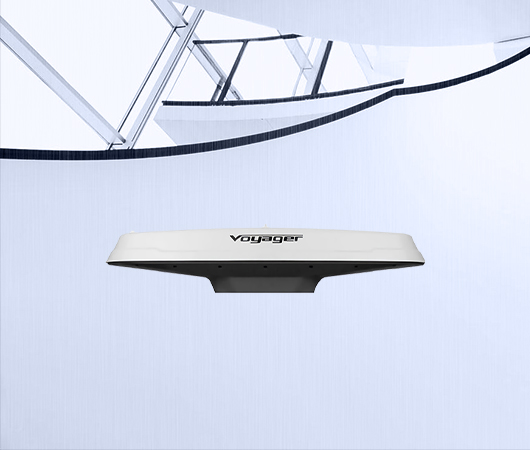

一體成型機身
將衛星接收機主板高度集成在機身內，雙GPS高度集成，體積小、功耗低、易安裝、成本低、穩定可靠，易于二次開發。
多星座多頻段接收技術
支持所有現行的和規劃中的GNSS衛星信號，支持單北斗系統定位；可外部DGPS信號輸入以實現差分定位。
智能創新數據鏈
首創利用WIFI作為數據鏈，同時具有AP熱點功能，開啟后任何智能終端均可接入接收機對其進行控制。
工業級三防設計
采用全新的、堅固的IP67密封防護外殼，耐磨、耐撞擊、耐腐蝕。
配備專業的導航測量軟件
產品用途
適用于疏浚工程測量、港口工程、ADCP測流、打樁放樣、船舶導航定向、露天采礦、碼頭建設施工、航道清淤、海事航標定位管理、石油管道鋪設、代替?zhèn)鹘y(tǒng)羅盤等領域，便捷的一體化安裝及撐桿固定功能使其不僅適合海洋和陸地應用，也可應用于露天礦區的機器設備、建筑等其他領域。
技術指標
技術參數 接收類型 L1，C/A碼帶載波相位平滑
信號跟蹤  GPS（L1,、L2、L2C）；GLONASS（L1、L2）；Galileo（E1、E5）BDS（B1、B2）
  SBAS；兼容（WAAS，EGNOS，MSAS等）；QZSS
通道數  120個動態通道
水平定位精度 單點1.2m；SBAS 0.6m；DGPS 0.4m；RTK 1cm+1ppm

初始化時間<10S；初始化可靠性>99.9%
測向精度 0.3°RMS
技術參數 數據更新率 最高20Hz
首次定位時間 冷啟動<50S，熱啟動<35S
授時精度 20納秒
測速精度 0.03m/s RMS
速度限制 515m/s
技術參數 工作溫度 -40℃~+85℃
存儲溫度 -55℃~+95℃
濕度 95%無冷凝
工作模式 自動/手動
串行端口 1個全雙工RS 232端口，1 個全雙工RS-422 端口和1個半雙工RS-485 (僅Tx)
波特率 4800 - 115200
校正輸入/輸出協議
 RTCM v2.3 (DGPS), RTCM SC-104, L-Dif
通訊 數據輸入/輸出協議
 NMEA0183，NMEA2000，Crescent 二進制，L-Dif
NMEA航向信息
 $GPHDT，$GPROT，$PSAT，$GPHDM，$GPHDG
授時輸出 1PPS CMOS，低電頻，同步下降，10Ω，10pF負荷
電源 輸入電壓 10–36 VDC
電流 300mA@12V DC
電源 反極性保護
 是
功率消耗

3.6W額定

工作溫度

- 30℃至+ 70℃（- 22°F到+ 158°F）

存儲溫度 - 40℃至+ 85℃（- 40°F到+ 185°F）
環境 濕度 99%無冷凝
防水防塵等級 IP67級
狀態指示（LED）
 電源
物理 尺寸重量 66.3長×20.9寬×14.6高重量：2.82 kg
