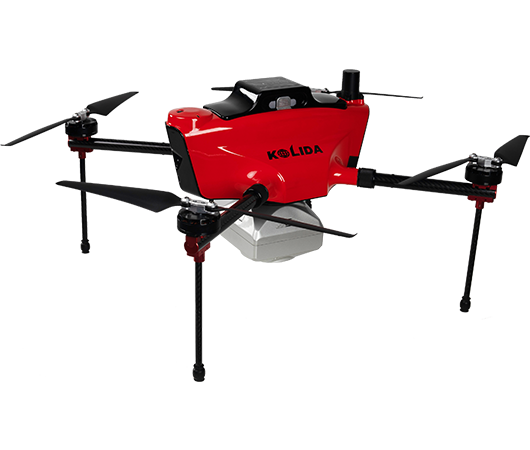

幻影H700A四旋翼無人機，煥然一新，動力十足，精巧機身搭載毫米波雷達避障系統，安全性好，具有高精度RTK定位及PPK定位等功能，出色完成專業航測作業。結合自主開發的數據處理及建庫平臺，高效實現從高精度數據采集、生產到成果入庫的全流程應用。
顏由“新”生，
面面出位

專業氣動外形設計與精湛制作工藝，保障螺旋槳的性能與品質，一體成型機身，安全密封，防水防塵，折疊螺旋槳，展開迅速。

自動避障
飛行更安全

標配毫米波雷達避障系統，自動檢測前方障礙物，
對樹木、建筑物等典型障礙物最大探測距離達到50m，高速飛行，安全時刻相隨。

產品特點
幻影H700A航測系統解決方案

仿地飛行，精準跟隨。 配合地面站軟件和毫米波雷達避障系統，可精準跟隨地形的起伏實現仿地飛行，解決山區復雜地形飛行難題，下視激光測距可達12m。

模塊化SDK接口，支持多種負載。  SDK接口支持T53P傾斜五鏡頭相機、Q51全畫幅傾斜相機、S42全畫幅航測相機、S24航測相機，高清流暢，隨心切換，實現飛行平臺多種負載解決方案。

高精度成圖，適應多種應用場景。  內置高精度差分GNSS板卡，高精度IMU等傳感器，提供PPK、RTK、高精度POS等多種高精度傳感器的解算、輔助空三、免像控成圖等功能，并可適應多種應用場景。

一站式解決方案，高效全流程作業。支持從精準航線規劃、實時飛行監控、控制點量測到空三處理的全流程作業，提供DOM、DEM、DSM、TDOM、真三維模型等多種數據成果輸出及瀏覽。

產品配套
一應俱全
T53P傾斜五鏡頭相機。一體成型結構，全功能高度集成化，總像素高達1. 2億，最小曝光間隔0.8S，圖像傳輸速度300MB/S，支持后差分同步，統一供電，智能控溫散熱，可兼容多種無人機。
全新智能電池。強勁續航，智能溫控散熱，減少能耗，空載可達80分鐘，負載可達60分鐘，最大航程≥40km。
全新地面控制系統。集合平板、遙控器于一體，實現數圖控三合一高集成地面控制系統，支持15KM操控距離，10000mAh內置電池持久續航。KOLIDA GS APP新型智能飛行控制軟件，多種航線規劃模式，適用不同航測場景。
云平臺。幻影H700A無縫接入科力達無人機云平臺，完整記錄無人機全生命周期，實現飛行數據全程云管理，測區作業飛行參數設置、航攝信息查看等，讓飛行更智慧。
產品收納箱。一箱便捷收納，省去繁瑣操作步驟，可實現真正意義上的單兵作業。
KolidaUAV2.0
科力達航測一體化平臺

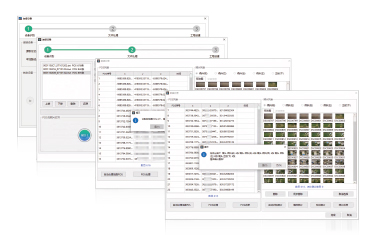

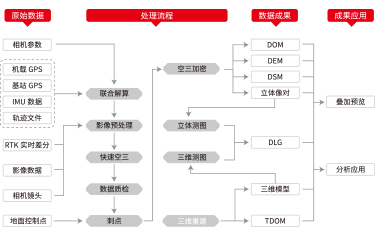

全流程作業覆蓋。提供航測數據預處理、空三加密生成系統4D產品、三維模型數據的生產、基于實景三維模型或立體像對采集DLG、航測成果數據疊加瀏覽應用的整體解決方案，旨在實現針對航測數據的全流程作業覆蓋。
多功能一站式服務。所有航測數據處理的相關工作都可在平臺內完成，極大保障用戶數據處理的連貫性，有助于保持?jǐn)?shù)據及流程的完整性與準確，節省用戶處理數據的時間，提高整體生產效率。

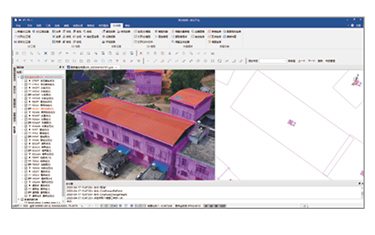

KolidaMap3D三維測圖軟件。集三維模型瀏覽、三維模型切割、二三維同步地物采集以及固定高程、調整矢量高程、快捷鍵設置等特色功能于一體的三維測圖模塊。
技術指標
幻影H700A 無人機硬件

機型：四旋翼（“X”布局）

軸距：700*700mm

起飛重量：5.7kg（標準傾斜掛載）

差分模式：PPK/RTK

響應時間：展開＜3min，收納＜3min

抗風能力：6級

無人機硬件

仿地飛行/斷點續飛：支持

工作環境溫度：－20°℃至＋50°℃

巡航速度：10m/s（最大可達12m/s）

最大起飛海拔：5000m

懸停精度：水平1cm+1ppm；垂直2cm+1ppm

測控半徑：5km


續航時間：空載80分鐘，五鏡頭相機60分鐘（續航時間取決于飛行環境）


幻影H700A 無人機電池

類型：高壓鋰電池

尺寸/重量：243.9*141.2*86.8mm/2.65kg

持續放電電流：100A


支持充電電流：10-20A


無人機電池 保存電壓：22.8V
無人機電池 最大電壓：26.1V
T53P傾斜五鏡頭相機 總像素：1.2億
單鏡頭像素：2430萬
鏡頭焦距：下視25mm;斜視35mm
斜視角度：45°
圖像分辨率6000*4000
傳感器尺寸：23.5×15.6mm
數據傳輸速度：300MB/s
T53P傾斜五鏡頭相機 存儲容量：1280G
曝光方式：飛控出發曝光
曝光時間：≥0.8S
工作環境溫度：–20 °C到+50 °C

開關機狀態：自動開機

數據讀取：TYPE-C數據線讀取
全新地面控制系統 硬件：集合平板、遙控器于一體
軟件：KOLIDA GS APP新型智能飛行控制軟件
幻影H700A 無人機收納箱

外部尺寸：L661mm*W631mm*H400mm


內部尺寸：L580mm*W580mm*H360mm


無人機收納箱 上蓋尺寸：50mm
下蓋尺寸：310mm
無人機收納箱

重量：包裝后凈重19kg

輪子：有
無人機收納箱 防水等級：IP67
無人機收納箱 抗壓防震等級：IK08
無人機收納箱 材質：全新改良工程ABS


附件下載
幻影H700A四旋翼無人機
×
