KDE-230超聲波測深儀
KDE-230超聲波測深儀

KDE-230是科力達全新一代高精度測量性測深儀，全金屬外殼設計，IP67級防護，以全新、高速工控主板和精簡定制WindowsXPE系統組成穩定操作平臺，可外接所有GNSS接收機，實現長期持續穩定作業，內部集成更智能、更專業的導航測深軟件，集數據采集、測量導航和數據后處理于一體，是水深測量、水文勘測、數據檢測等工程的優選設備。

多功能集成，成果一氣呵成
內置全新的導航測量軟件，能外接所有GNSS接收機，單機實現測量導航、數據采集、數據后處理全作業流程，成果一氣呵成，更方便快捷。
全新低功耗工控平臺
高速低功耗工控主板，精簡的WINDOWSXPE定制系統及完善的系統保護與系統還原措施，確保系統和數據更穩定、更安全。

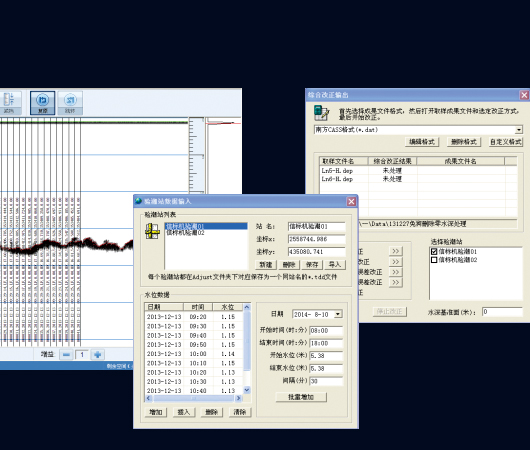

新一代數據采集軟件
精簡的全新波形數據采集軟件，操控穩定，功能實用，界面簡潔。
空間、時間雙濾波及獨有的氣泡濾除方法
空間上自動增益控制（AGC）及閾值自動識別，時間上可變增益調節（TVG）及門限跟蹤，使回波識別與鎖定連續穩定，抗干擾能力強。同時，獨有的氣泡濾除方法，有效消除水中氣泡、渦流對測量產生的干擾。
專有氣泡濾除方法
有效消除水中氣泡，渦流對測量產生的干擾，適應更多復雜水域。

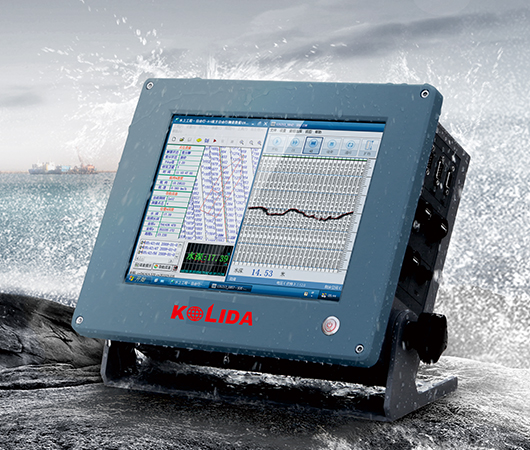

IP67級防護
全金屬外殼設計，牢固抗震，多面散熱設計，保障機內電子設備長期穩定工作，無縫銜接及多重密封處理，保證整機達到IP67防護等級。

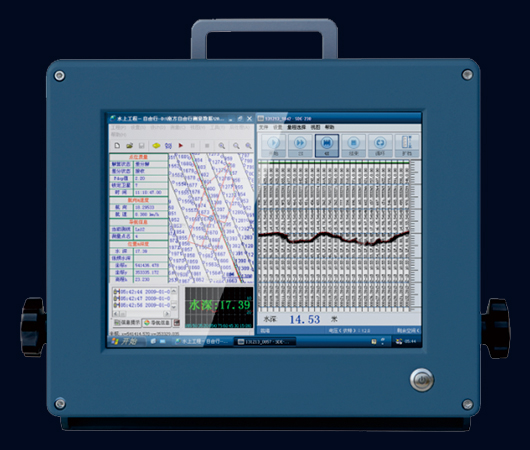

高亮LED液晶屏
高亮LED液晶屏和五線電阻觸屏高亮顯示，更加清晰，準確觸控，戶外操作方便簡單。
技術指標
技術指標 聲波頻率 200KHz
波束角  5度
輸出功率  300W
測深范圍  0.3m~600m
測量頻率 可調節，可支持30Hz
精度
 0.01m±0.1%*D（D為水深數值）
分辨率 1cm
技術指標 測深范圍

8m、15m、30m、60m、120m、240m、300m 、600m 支持自動換擋

吃水范圍 0.0m-9.9m
聲速范圍 1300m/s – 2000m/s
顯示單位 米/英尺
電源 直流10V – 36V ; 交流110V – 260V , 50 – 60Hz
技術指標

操作系統

Windows XPE

主板頻率

1.6GHz雙核
內存容量
 2G  DDR3  800MHz
機身存儲 16G 高速固態硬盤，可選配更高容量
顯示屏 高亮度12.1寸液晶屏
換能器 電纜長度標配15m，支持定制

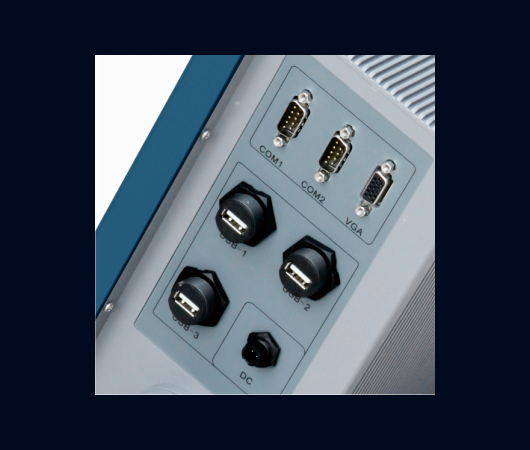

外出接口 2個RS–232接口，3個USB2.0接口，1個VGA接口1個換能器接口，1個DC  電源接口
技術指標 防護等級 IP67級
工作環境 -30℃ – 60 ℃，相對濕度5% - 90%，防水、防震
尺寸 340mm×280mm×130mm
技術指標 主機重量 約6.7kg
安裝方式
 固定安裝或者便攜，底座可自由調節角度
